De verdeler is het hart van je vloerverwarming. Alle groepen komen erop samen, en hier regel je hoeveel warm water er naar elke ruimte gaat. Kies je de verkeerde, dan merk je dat jarenlang: een kamer die nooit goed warm wordt, een verdeler die niet in de kast past, of een groep die je later nergens meer kwijt kunt.
In deze blog leggen we uit uit welke onderdelen een verdeler bestaat, wat het verschil is tussen een RVS en een messing verdeler, wat je er bij de RVS-uitvoering nog bij nodig hebt en waar je hem het best kunt ophangen. Ben je nog aan het begin van je project? Lees dan eerst de complete gids voor vloerverwarming aanleggen.
Wat doet een vloerverwarmingsverdeler?
Een verdeler bestaat uit twee horizontale balken boven elkaar:
- De aanvoerbalk: hier komt het warme water binnen vanaf de cv-ketel, warmtepomp of menggroep. Vanaf deze balk gaat het water de groepen in.
- De retourbalk: hier komt het afgekoelde water uit alle groepen weer samen, en gaat het terug naar de warmtebron.
Op beide balken zit per groep een aansluiting. Een verdeler met 8 groepen heeft dus 8 aansluitingen op de aanvoer en 8 op de retour. Op elke aansluiting zit iets waarmee je die groep apart kunt regelen. Dat is precies het verschil met een gewone T-splitsing: je bepaalt per groep hoeveel water erdoor gaat.
De onderdelen van een verdeler uitgelegd
Flowmeter
De flowmeter is het doorzichtige buisje met een schaalverdeling dat je op elke groep ziet. Er zit een vlottertje in dat laat zien hoeveel water er per minuut door die groep stroomt. Op de Diamond verdelers loopt het bereik van 0,5 tot 5 liter per minuut.
Met de flowmeter regel je de groepen in. Een lange groep krijgt meer water, een korte groep minder. Zo wordt elke ruimte even goed warm, ook al zijn de lussen niet allemaal even lang.
Thermostatisch ventiel
Op de andere balk zit per groep een ventiel dat de groep kan openen en sluiten. Op de Diamond verdelers zijn dat thermostatische ventielen zonder kop. Zonder kop staat het ventiel in de regel open, en loopt de groep gewoon mee.
Wil je per kamer apart de temperatuur regelen, dan zet je op het ventiel een thermostaatkop of een elektrische actuator (ook wel stelaandrijving of thermo-elektrische motor genoemd). Een actuator wordt aangestuurd door een ruimtethermostaat in de kamer. Zegt die thermostaat dat het warm genoeg is, dan sluit de actuator de groep. Die koppen en actuatoren zitten er niet bij. Check voordat je ze koopt altijd of de aansluiting past op het ventiel van je verdeler.
Automatische ontluchter
Lucht in de vloerverwarming is de grootste vijand van een warme vloer. Een groep met een luchtbel stroomt slecht door en blijft koud. De automatische ontluchter zit op het hoogste punt van de verdeler en laat lucht die zich daar verzamelt vanzelf ontsnappen.
Aftapkraan
Met de vul- en aftapkranen vul je het systeem, spoel je de groepen door en tap je het water af als dat nodig is. Bij het eerste vullen spoel je groep voor groep door tot er geen lucht meer meekomt. Daarvoor heb je deze kranen nodig.
Kogelkraan
Tussen de verdeler en de leidingen van je warmtebron zit idealiter een kogelkraan op de aanvoer en een op de retour. Daarmee sluit je de hele verdeler in één keer af, bijvoorbeeld voor onderhoud, zonder dat je de rest van de installatie hoeft af te tappen. Een kogelkraan met ingebouwde thermometer laat je daarnaast in één oogopslag zien hoe warm het water erin gaat en hoe warm het terugkomt.

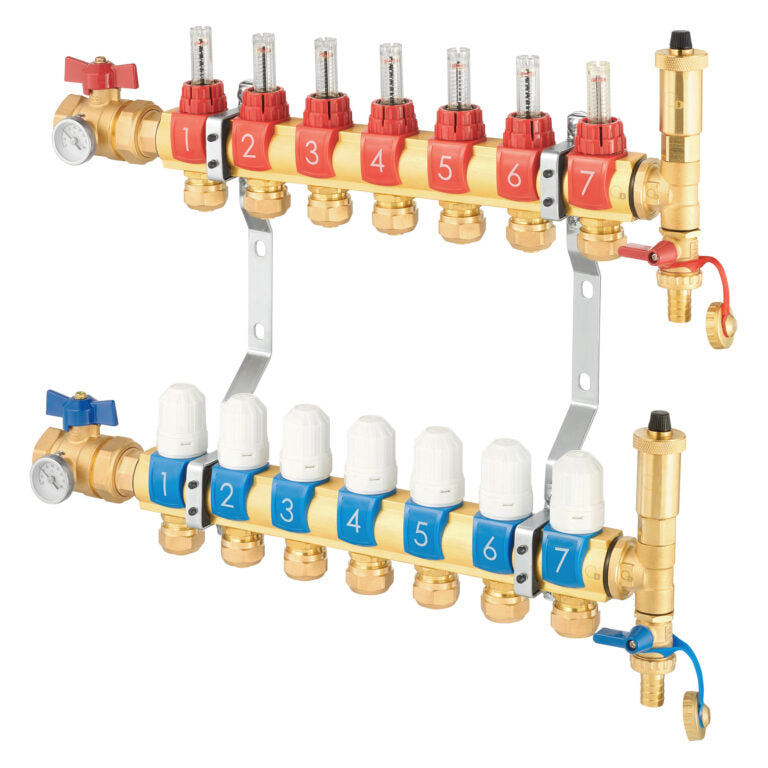

RVS of messing: de verschillen
Bij Installatie-shop.nl vind je twee Diamond verdelers, allebei leverbaar van 4 tot en met 12 groepen. Op papier lijken ze op elkaar. In de praktijk zit het verschil vooral in wat er al bij zit.
| Diamond RVS verdeler | Diamond messing verdeler | |
|---|---|---|
| Materiaal verdelerbalk | RVS 304 | Messing |
| Groepen | 4 t/m 12 | 4 t/m 12 |
| Prijsindicatie | €89,95 t/m €179,95 | €184,95 t/m €389,95 |
| Flowmeters 0,5-5 l/min | Ja | Ja |
| Thermostatische ventielen (zonder kop) | Ja | Ja |
| Automatische ontluchter | Ja | Ja |
| Aftapkraan | Ja | Ja |
| Kogelafsluiter / afsluitkranen | Nee, los bestellen | Ja, kogelafsluiter DN25 |
| Thermometer | Nee | Ja |
| Groepsaansluiting | G 3/4" euroconus, koppelingen niet inbegrepen | Aansluitingen voor PEX 16 meegeleverd |
| Hoofdaansluiting | G 1" | G 1" / DN25 |
| Max. werkdruk / temperatuur | 6 bar / 70°C | 6 bar / 70°C |
| Glycol | Tot 50% | Tot 50% |
| Garantie | 5 jaar | 5 jaar |
Prijs per groep
Hoe meer groepen, hoe goedkoper elke groep wordt. Dat geldt voor allebei de verdelers.
| Groepen | RVS (prijsindicatie) | Per groep | Messing (prijsindicatie) | Per groep |
|---|---|---|---|---|
| 4 | €89,95 | €22,49 | €184,95 | €46,24 |
| 8 | €129,95 | €16,24 | €284,95 | €35,62 |
| 12 | €179,95 | €15,00 | €389,95 | €32,50 |
Het eerlijke rekenvoorbeeld: 8 groepen compleet
Op het eerste gezicht is de RVS verdeler meer dan twee keer zo goedkoop. Je moet wel bedenken dat je er bij RVS nog een paar dingen bij moet kopen om op hetzelfde niveau uit te komen als de messing verdeler.
| 8 groepen | RVS | Messing |
|---|---|---|
| Verdeler | €129,95 | €284,95 |
| 16x euroconus-koppeling à €2,49 | €39,84 | meegeleverd |
| 2x kogelkraan DN25 met thermometer à €23,95 | €47,90 | afsluiter en thermometer meegeleverd |
| Totaal (prijsindicatie) | €217,69 | €284,95 |
Ook compleet blijft de RVS verdeler dus voordeliger. Het verschil is alleen een stuk kleiner dan het in eerste instantie lijkt.
Wanneer kies je RVS?
- Je wilt de scherpste prijs en vindt het geen probleem om koppelingen en kogelkranen er los bij te bestellen.
- Je wilt zelf bepalen welke kranen en koppelingen je gebruikt.
- Je legt een groter systeem aan, waar het prijsverschil per groep flink oploopt.
Wanneer kies je messing?
- Je wilt een verdeler waar zoveel mogelijk al bij zit: afsluiter, thermometer en aansluitingen voor PEX 16.
- Je wilt minder losse onderdelen bij elkaar zoeken.
- Je wilt dat de temperatuur van de aanvoer direct af te lezen is, zonder extra kranen met thermometer.
Wat heb je bij de RVS verdeler nog nodig?
Kies je voor de RVS verdeler, zet dan deze onderdelen op je lijst:
- Euroconus-koppelingen. De groepsaansluitingen zijn G 3/4" euroconus. Per groep heb je er 2 nodig (aanvoer en retour). Voor 16 mm buis gebruik je de Diamond Euroconus aansluitkoppeling 3/4" x 16 mm. Bij 8 groepen zijn dat 16 stuks.
- Kogelkranen voor de hoofdaansluiting. Eén op de aanvoer en één op de retour. De Diamond kogelkraan DN25 met thermometer is er in rood (aanvoer) en blauw (retour), zodat je meteen ziet welke welke is.
- Eventueel thermostaatkoppen of actuatoren, als je per ruimte wilt regelen.
Hoeveel groepen en koppelingen je precies nodig hebt, reken je uit met onze blog hoeveel groepen vloerverwarming heb ik nodig?
Past de verdeler in je verdeelkast?
Dit vergeten veel mensen. Je koopt een mooie verdeelkast, en dan blijkt de verdeler met de kogelkranen eraan er net niet in te passen. Meet daarom vooraf de binnenbreedte van de kast.
De lengte van de verdeler groeit met het aantal groepen. Een paar voorbeelden:
| Groepen | RVS verdeler | Messing verdeler |
|---|---|---|
| 4 groepen | 226 mm | 204 mm |
| 8 groepen | 426 mm | 404 mm |
| 12 groepen | 626 mm | 604 mm |
Per extra groep komt er ongeveer 5 cm bij. De exacte lengte per uitvoering vind je op de productpagina. Tel daar de ruimte voor de kogelkranen aan de zijkant bij op, en als je een menggroep gebruikt ook de breedte daarvan. Houd daarnaast wat ruimte over om met je handen bij de koppelingen te kunnen.
Waar hang je de verdeler op?
- Zo centraal mogelijk. Hoe centraler de verdeler, hoe korter de aanvoerleidingen naar de ruimtes. Kortere aanvoer betekent meer buislengte over voor de vloer zelf, binnen de 70-80 meter per groep.
- Boven het vloerniveau. De buizen komen uit de vloer omhoog naar de verdeler. Hang hem zo dat de buizen in een rustige bocht naar de aansluitingen lopen, zonder te knikken.
- Bereikbaar. Je moet erbij kunnen om in te regelen, te ontluchten en later onderhoud te doen. Bouw hem dus niet dicht.
- Waterpas. Hang de verdeler recht aan de meegeleverde montagebeugels. Dan lees je de flowmeters goed af en werkt de ontluchter zoals bedoeld.
- Let op de temperatuur van je warmtebron. Beide verdelers zijn geschikt tot maximaal 70°C. Stookt je cv-ketel heter, dan hoort er een menggroep tussen. Lees meer in vloerverwarming combineren met radiatoren: wanneer heb je een menggroep nodig?
De verdeler aansluiten in grote lijnen
Hoe je de verdeler precies aansluit, hangt af van je warmtebron en of er een menggroep tussen zit. In grote lijnen ziet de volgorde er zo uit:
- Verdeler ophangen aan de montagebeugels, waterpas en op de juiste hoogte.
- Kogelkranen monteren op de hoofdaansluiting van aanvoer en retour. Bij de RVS verdeler bestel je die los, bij de messing verdeler zit een afsluiter bij.
- Aanvoer en retour van de warmtebron aansluiten, eventueel via een menggroep.
- Groepen aansluiten. Snij de buis haaks af, kalibreer en ontbraam het uiteinde en zet de euroconus-koppeling vast op de aansluiting. Begin en eind van dezelfde groep komen op dezelfde positie op de aanvoer- en retourbalk. Schrijf er meteen bij welke ruimte bij welke groep hoort.
- Vullen en doorspoelen, groep voor groep, tot er geen lucht meer meekomt.
- Afpersen. Zet de installatie op druk en controleer of alles dicht is voordat de dekvloer erover gaat. Houd daarbij de maximale werkdruk van de verdeler aan (6 bar).
- Inregelen met de flowmeters, zodra de installatie in gebruik is.
Het hele traject, inclusief isolatie, leggen en opstoken, lees je stap voor stap in de complete gids voor vloerverwarming aanleggen.
5 fouten bij het kiezen van een verdeler
- Te weinig groepen. De groepen worden te lang, het water koelt onderweg te veel af en het einde van de lus blijft lauw. Reken het eerst uit, en kies bij twijfel de grotere maat.
- Vergeten dat de koppelingen er niet bij zitten. Bij de RVS verdeler zijn de euroconus-koppelingen niet inbegrepen. Wie dat pas op de dag van de montage merkt, staat stil.
- De verdeelkast niet opmeten. Verdeler, kogelkranen en een eventuele menggroep moeten er samen in passen, met ruimte om erbij te kunnen.
- Direct op een hete cv-ketel aansluiten. De verdelers zijn geschikt tot 70°C. Stookt je ketel heter, of voedt hij ook radiatoren, dan hoort er een menggroep tussen.
- De groepen niet labelen. Na een jaar weet niemand meer welke groep bij welke kamer hoort. Label elke groep op de verdeler bij het aansluiten. Dat scheelt je later een hoop zoekwerk bij het inregelen.
Groepen reserve: een slimme keuze
Een verdeler breid je achteraf niet makkelijk uit. Twijfel je tussen twee maten, of denk je erover om later nog een ruimte aan te sluiten? Kies dan een verdeler met 1 groep extra. Bij de RVS verdeler kost dat bijvoorbeeld €10 extra van 8 naar 9 groepen (prijsindicatie). Een ongebruikte groep sluit je af en die zit nergens in de weg.
Bekijk alle uitvoeringen in de collectie vloerverwarmingsverdelers.
Veelgestelde vragen over vloerverwarmingsverdelers
Wat is het verschil tussen een RVS en een messing verdeler?
Bij de Diamond verdelers zit het grootste verschil in wat er meegeleverd wordt. De messing verdeler heeft een kogelafsluiter, thermometer en aansluitingen voor PEX 16. Bij de RVS verdeler koop je de euroconus-koppelingen en kogelkranen er los bij.
Zitten de koppelingen bij de RVS verdeler inbegrepen?
Nee. De groepsaansluitingen zijn G 3/4" euroconus en de koppelingen bestel je los. Per groep heb je er 2 nodig, dus bij 8 groepen 16 stuks.
Zitten er thermostaatkoppen op de verdeler?
Nee, de thermostatische ventielen worden zonder kop geleverd. Wil je per ruimte regelen, dan plaats je zelf thermostaatkoppen of actuatoren die op het ventiel passen.
Hoe lang is een verdeler met 8 groepen?
De Diamond RVS verdeler met 8 groepen is 426 mm, de messing uitvoering 404 mm. Tel daar de ruimte voor kogelkranen en eventueel een menggroep bij op als je een verdeelkast uitzoekt.
Kan ik de verdeler direct op mijn cv-ketel aansluiten?
De verdelers zijn geschikt tot maximaal 70°C. Levert je cv-ketel heter water, dan heb je een menggroep nodig die de temperatuur terugbrengt naar een geschikte waarde voor vloerverwarming.
Waarvoor dient de flowmeter op de verdeler?
Met de flowmeter zie en regel je hoeveel water er per groep doorstroomt, van 0,5 tot 5 liter per minuut. Zo regel je langere en kortere groepen zo in dat elke ruimte even goed warm wordt.
Mag er glycol in de verdeler?
Ja, beide Diamond verdelers zijn geschikt voor water of een mengsel van water en glycol tot maximaal 50%.
Wil je het hele traject van begin tot eind zien? Lees de complete gids voor vloerverwarming aanleggen.
